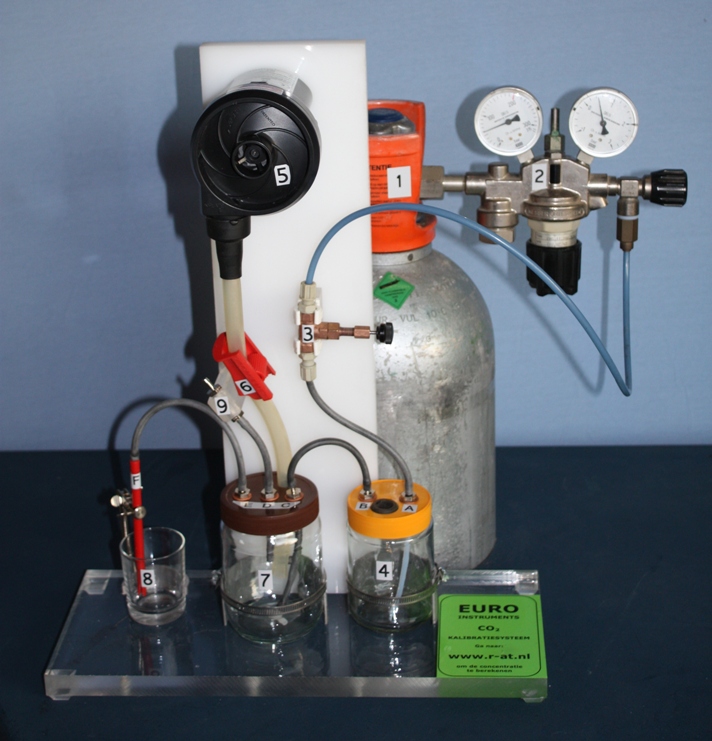

Kalibreren met het goedkope CO2-gas dat voor de biertap wordt gebruikt. Wat is nodig: 1 fles koolzuurgas voor de biertap (1) 1 reduceerventiel dat goed is af te stellen met 2 manometers op 0,5 bar (2) 1 fijnregelkraantje (3) 2 glazen potten met kunststof schroefdeksel (4 en 7) 1 klein drinkglas (8) 1 elektrische luchtbedpomp zonder ingebouwde accu (5), met eventueel extra een lichtdimmer (niet afgebeeld) 1 slangknijpventiel (6) Verder nog wat slangpilaartjes, slangetjes. De foto van de installatie geeft aan dat dit met eenvoudige middelen uitvoerbaar is. klik op de afbeelding voor een vergroting.

Hoe het werkt:
Het koolzuurgas wordt met een druk van ongeveer 0,5 bar, af te lezen op de reduceermanometer (2), naar het fijnregelkraantje (3) geleid.
Potje 4 is met een beetje water gevuld, waardoor het koolzuurgas via het slangetje, dat onder het water uitkomt, door het water borrelt.
Via B gaat de 100 % CO2 naar het mengpotje 7.
Buitenlucht wordt aangezogen met luchtbedpomp 5 en via de dikke slang ook in het mengpotje gebracht.
Op slangpilaar 9 sluit u de EUROINSTRUMENTS zuurstofmeter/ CO2-meter aan.
Deze aansluiting komt uit mengglas 7 via aansluiting D.
Op het mengglas zit nog een derde aansluiting, nl. E. Deze loopt via F naar het glas 8, dat deels met water is gevuld. Het rode buisje zit net onder water.
Wanneer het borrelt, zuigt de CO2-meter geen valse lucht aan in het mengglas. Borrelt het niet, dan moet de druk in het mengglas worden verhoogd.
De druk in het mengglas kun je verhogen door kraan 3 en 6 beide wat meer open te zetten.
Door de kraan 6 en het kraantje 3 te verdraaien mengt u de buitenlucht met CO2 en zakt de zuurstofconcentratie van 20,9 % naar een lagere waarde.

*Tip:
De lucht uit de luchtbedpomp wordt geregeld met kraan 6, maar u kunt ook met een kleine lichtdimmer de snelheid van de luchtbedpomp regelen, waardoor kraan 6 niet nodig is.

De concentratie CO2 die hoort bij de concentratie zuurstof, kunt u berekenen via onderstaande formule.
-------------------------------------------------------------

Berekening O2 gehalte

Hieronder kan het gewenste CO2 gehalte ingevuld worden. In de uitkomst wordt door de berekening het resultaat zichtbaar (gemeten O2 gehalte in mengsel).

Berekening CO2 gehalte

Hieronder kan het gemeten O2 gehalte ingevuld worden. In de uitkomst wordt door de berekening het resultaat zichtbaar (het CO2 gehalte in het mengsel).

Waarschuwing voor andere zuurstofmeters die niet van het merk EUROINSTRUMENTS zijn:

Normaliter is de EUROINSTRUMENTS een precisiemeter die is gemaakt om lage zuurstofwaarden te meten voor de fruitbewaring.
Rond de 0 tot 5 % is de meter zeer precies.
Datzelfde geldt ook voor de waarden rond de 20,9 %. Juist omdat dit het kalibratiepunt op de buitenlucht is.
Zuurstofgetallen tussen de 5 % en 15 % hebben een kleine correctie nodig.
Bij de CO2-kalibratieberekening op de site wordt deze correctie automatisch uitgevoerd.

Vandaar de dringende waarschuwing:
De berekening klopt alleen wanneer u de zuurstofconcentratie meet met een EUROINSTRUMENTS-meter!

Voor vragen of meer informatie kunt u contact opnemen via de contactpagina.
